Размеры фасадов кухни: подсказки для самостоятельного проектирования

Чтобы самостоятельно спроектировать гарнитур, крайне важно правильно рассчитать размеры кухонных фасадов, ведь от них во многом зависит конфигурация, итоговая цена, внешний вид и корректное открытие-закрытие шкафов.

Стандартные или нестандартные?

Итак, если вы находитесь на этапе планирования будущей кухни, то, скорее всего, уже знаете, что вам предстоит купить готовые фронты у какой-либо фирмы-производителя, которая предложит вам изделия нестандартных и стандартных габаритов. Прежде чем приступать к расчетам и проектированию, давайте разберемся, в чем разница между этими категориями.

• Фронты нестандартных размеров, то есть по вашим расчётам — этот вариант позволяет максимально эффективно использовать имеющееся пространство, оптимизировать наполнение кухонного гарнитура и реализовать нестандартные решения, но переплата за «нестандарт» составит 25-30%, что ощутимо, особенно если заказывать фасады с дорогостоящей облицовкой. Разумеется, и здесь есть и ограничения – один готовый фасад не должен превышать габаритов 2520*920 мм и быть меньше 110*596 мм. Также имейте в виду, что «нестандартные» фронты изготавливают дольше на 3-5 дней.
• Фронты стандартных типоразмеров – их предпочтительнее использовать из-за, во-первых, отсутствия наценки, а во-вторых, из-за того, что проектировать шкаф и подбирать комплектующие будет несколько легче. К тому же, в последние годы производители, следуя за спросом покупателей, начали выпускать стандартные фасады для кухонь с низкими или с очень высокими потолками, так что, чаще всего, можно идти «стандартным путем», ни в чем не проигрывая.

Вывод: выходит, что выгоднее и легче составлять проект, максимально подстраиваясь под стандартные размеры фронтов, но при необходимости – заказывать изготовление изделий нестандартной ширины/высоты.

• Почему же «нестандарты» дороже «стандартов»? Дело в том, что изготовление стандартных фронтов по сути является шаблонным и не требует перенастроек оборудования, соответственно трудозатрат и времени на их производство требуется меньше.

Ниже в таблице приведены типоразмеры глухих дверец, витрин и фасадов для выдвижных ящиков.

Стандартные размеры фасадов для кухни

• Внимание! У разных фирм-изготовителей стандартные типоразмеры немного различаются, поэтому точные параметры нужно уточнять. Так, например, часто изготавливают фронты высотой 716 мм вместо указанных в таблице 713 мм.

• Данные размеры актуальны для любых фасадов: деревянных, из МДФ, ДСП, рамочных и пр. – ведь главное здесь соблюсти верные пропорции, чтобы открывание-закрывание и внешний вид шкафов были корректными.

Немного «мебельной» математики – делаем расчеты правильно

Теперь приступим к расчетам габаритных размеров фасадов.

Общий принцип расчета прост: ширина/высота фасада должна быть меньше ширины/высоты корпуса, следовательно, из любой ширины/высоты корпуса нужно вычитать технологический зазор:

• Высота фасада = высота корпуса – (минус) зазор;
• Ширина фасада = ширина корпуса – (минус) зазор;

Зазор может быть по 1-2 мм с каждой стороны, соответственно 2-4 мм – величина зазора в общем.

Казалось бы, все просто, но все же здесь есть кое-какие нюансы для некоторых модулей.

Имейте в виду, что для каждого модуля (особенно для фронтов из МДФ, т.к. их нельзя будет подкорректировать) лучше делать отдельные расчеты — так вы избежите непоправимых ошибок.

А теперь давайте рассмотрим эти нюансы на примере модуля 700х400 мм, с общей величиной зазора 3 мм.

Нюанс 1. Как рассчитать ширину фасада для корпуса с двумя распашными дверцами?

В этом случае, из ширины корпуса нужно вычесть дополнительные 3 мм на зазор между двумя распашными дверцами. Получится следующий расчет для одной дверцы:

Нюанс 2. Как рассчитать ширину фасада для корпуса, примыкающего к стене?

В случае, если корпус примыкает к стене, то из ширины корпуса нужно вычесть 3 мм (на зазор у стены) и 1,5 мм на зазор с фасадом с соседней дверцей. Считаем так: 400–3 мм-1,5 мм=395,5 мм.

Нюанс 3. Как рассчитать размер фасада для нижнего корпуса, расположенного под столешницей?

Если столешница имеет каплесборник, то зазор между ней и верхним краем фасада должен составлять 4-5 мм. Если же каплесборника не предусмотрено, то зазор можно сделать 3 мм.

Нюанс 4. Как рассчитать высоту фасада, расположенного под/над декоративным карнизом?

Здесь от высоты корпуса вычитаем 3 мм на примыкание к верхнему карнизу. Если есть еще и нижний карниз, то вычитаем еще 3 мм (в общем 6 мм).

Нюанс 5. Как рассчитать размеры фронтов для ящиков?

Если в одном корпусе предусмотрено несколько одинаковых выдвижных ящиков, то рассчитать высоту накладок можно по следующей формуле:

Если корпус с ящиками расположен пол столешницей, то учитываем в расчете дополнительный зазор:

• ВК — высота корпуса;
• Х — количество ящиков.

Приведем пример: если высота корпуса 860 мм, он имеет 4 ящика, а корпус расположен под столешницей, то получаем такой расчет:

Если же предполагается, что ящики имеют разную высоту, то расчет должен учитывать высоту каждого ящика, количество ящиков в корпусе и зазор.

Для расчета ширины ящичных фасадов используются те же принципы, что и для дверец.

Источник

Расчет кухонных фасадов: простой способ сэкономить деньги

Создавая собственный проект кухни, приходится выбирать дизайн, определяться с приобретаемыми материалами, покупать мебель и бытовую технику. Без расчетов не обойтись. Но узнать, какие заказывать фасады гораздо проще, чем рассчитать квадратуру пола неправильной формы. Фасадами или фронтами на мебельном языке называются дверки, которые закрывают шкафчики, или накладки на выдвижные ящики. Промежутки между ними влияют на внешний вид гарнитура и функциональность мебели. Если дверки легко открываются, то ими удобно пользоваться. Трущиеся друг о друга, они вызывают раздражение и быстро изнашиваются. Давайте узнаем правильные размеры фасадов для кухни.

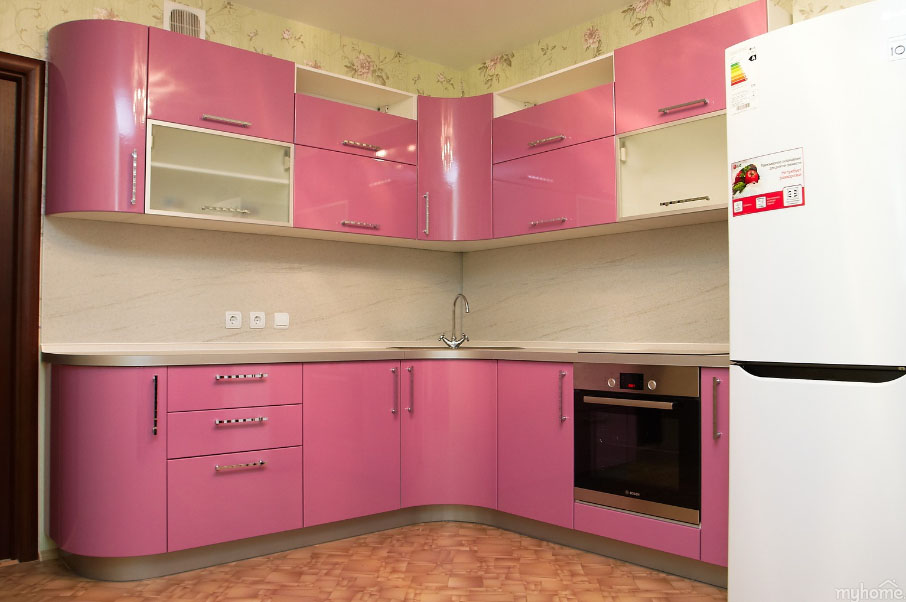

Кухонные фасады — неотъемлемая часть мебели и должны выглядеть нарядно

Стандартные или произвольные фронты — вот в чем вопрос!

Компания, которая изготавливает мебель на заказ, выпускает фронты стандартных типоразмеров и произвольных. Если приобретать модули, произведенные с точностью до миллиметра по проведенным замерам, то стоимость окажется на 20-30% выше. В данном случае каждая деталь изготавливается индивидуально, что требует перенастройки оборудования, а время, как известно, приравнивается к деньгам. Сложно сказать, выгодно ли это для производства, ведь за время изготовления одного нестандартного элемента делается 3 или 4 стандартных. Однако мебель на заказ тем и отличается от готовой, что изготавливаются любые размеры кухонных фасадов.

Ваша задача, как заказчика, заключается в следующем:

1. Получить мебельный гарнитур, который впишется в габариты помещения
2. Снизить стоимость мебели
3. Сократить срок изготовления

Решение задачи лежит в правильном расчете размеров фронтальных деталей и подгонке их под типовые габариты.

Определившись с моделью гарнитура, возьмите у производителя таблицу стандартных значений фронтальных элементов — типовые ширины и высоты дверок немного отличаются у разных компаний

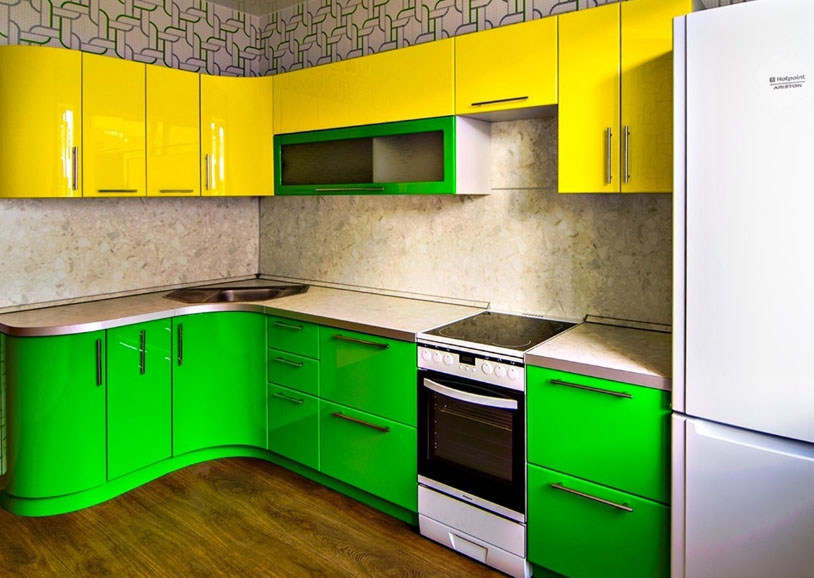

Самым простым из расчетов будет стандартная кухня

В таблице приведены стандартные размеры фасадов кухни, (мм).

Когда вы начертите план кухни и рассчитаете фронтальные элементы, сверьте цифры с табличными. По возможности подгоните размеры мебельных фасадов для кухни под типовые. Придется «поиграть» с зазорами и габаритами модулей, но цена снизится на 20%. Возможно, после подгонки вам потребуется заказать только один или два нестандартных изделия.

Что такое зазоры и каковы их значения

Зазоры между фасадами кухни — это расстояние между распашными створками гарнитура, а также от верхнего, нижнего или бокового среза стационарного модуля до кромок навесных деталей.

Необходимо знать стандарты зазоров между фасадами

Значения технологических щелей не регламентируются, но производители мебели устанавливают их в следующем диапазоне, (мм):

• Между распашными дверями — 1-3 (обычно берется 3)
• Боковые, верхние или нижние — 1-3 (обычно берется 1,5 для одной стороны)
• Под обычной столешницей — 3
• Под столешницей с каплесборником — 4-5
• Между фронтальным элементом и декоркарнизом (сверху или снизу) — 3

Увеличивая или уменьшая промежуток между кромкой модуля и фронтальным элементом, расширяются или сужаются габариты изделия для подгонки под стандартные цифры.

Как рассчитать размеры распашных створок — примеры в цифрах

Размеры для фасада кухни всегда меньше габаритов модуля, на который он крепится. Для блока с одной створкой или двумя, секции с ящиками или лежащей наверху столешницы, а также для декоркарнизов разработаны отдельные схемы расчетов. Для удобства введем сокращения:

1. Высота и ширина фасада — ВФ и ШФ
2. Высота и ширина корпуса — ВК и ШК

Корпус с распашной дверью не примыкает к стене

Расчет фасадов для кухни проводится следующим образом:

• ВФ = ВК — общий отступ по верхней и нижней кромке 3 мм

• ШФ = ШК — общий боковой отступ 3 мм

Такой расчет фасадов является идеальным, так как получившиеся размеры попадают в табличные значения.

Идеальные размеры распашных створок это те, которые полностью подойдут для вашего варианта

Если вертикальный размер модуля у вас равен 90,5 см, то увеличьте данный отступ на 1 мм сверху и снизу — вместо нестандартного изделия вы закажете стандартное:

Не забывайте сверять величину отступов с табличными габаритами.

Габариты дверей или накладных фронтов для каждого блока рассчитывайте отдельно — это убережет от ошибки, потери денег и времени

Корпус с двумя распашными дверями не примыкает к стене

Здесь важно не забыть про расстояние между створками для свободного открывания:

• ВФ = ВК — общий отступ по верхней и нижней кромке,
• ШФ = (ШК — общий боковой отступ — расстояние между створками 3 мм)/2.

Подгоняя ширину под стандарты фасадов, не допускайте появления широкой щели между створками — расстояние в 4 мм уже считается большим.

База примыкает к стене

Величина промежутка позволяет створке открываться, не упираясь на полпути в стену. Отступ со стороны стены берется 3 мм:

ШФ = ШК — расстояние со стороны стены — стандартное расстояние с противоположной стороны

Корпус накрыт столешницей

Столешница — без нее никак

Нюансы возникают при расчете высоты фронтального элемента:

• ВФ = ВК — верхний промежуток 5 мм (при наличии каплесборника) — нижний зазор
• ВФ = ВК — 3 мм (для обычной столешницы) — нижний зазор

Фронт находится под или над декоркарнизом

Технологические щели устанавливаются по 3 мм:

ВФ = ВК — промежуток для верхнего декоркарниза — промежуток для нижнего декоркарниза

• Для одного декоркарниза

ВФ = ВК — зазор для декоркарниза — стандартный нижний зазор

Расчет фронтов для выдвижных ящиков

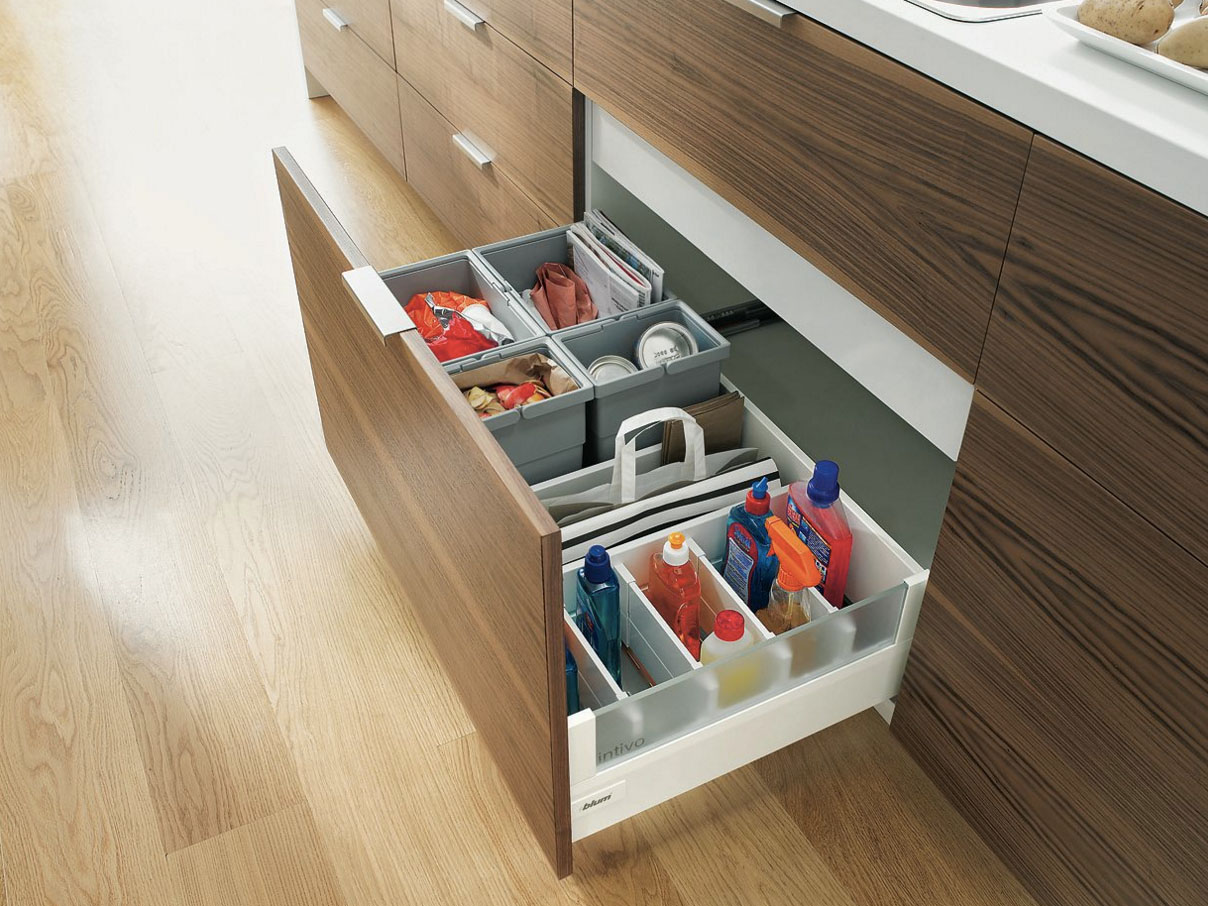

У выдвижных ящиков так же существуют свои стандарты как и у всего кухонного гарнитура в целом

Ширины рассчитывают со стандартным боковым отступом. Расчетные формулы для высоты зависят от количества, идентичности, местоположения выдвижных ящиков. Обозначим количество ящиков буквой N:

• Одинаковые ящики под обычной столешницей

Для изделий с разными высотами единой формулы не существует — для расчетов рисуется схема с размерами и технологическими промежутками.

Как определить габариты кухни

Нужно решить задачу, обратную расчету габаритов створок с учетом следующих нюансов:

• Высота нижнего модуля = ВФ + расстояние под столешницей + расстояние от нижнего среза корпуса до пола (10 см)
• Высота верхнего модуля = ВФ + общий промежуток сверху и снизу + учет наличия декоркарнизов
• Ширина короба под одну створку = ШФ + общий боковой отступ + допуск на открывание к стене
• Ширина короба под две створки = 2*ШФ + общий боковой отступ + расстояние между дверями + допуск на открывание в сторону стены

Зная табличные значения фронтальных элементов, рассчитать размеры кухни не составит труда.

Проектируя кухонный гарнитур, старайтесь задействовать типовые размеры конкретного производителя мебели для створок или фронтов выдвижных ящиков. Разумное использование технологических промежутков позволяет сэкономить деньги и время.

Помните, что переделать мебель из МДФ невозможно, поэтому проверьте расчеты несколько раз, а потом заказывайте гарнитур.
